产品名称：四叶推进式搅拌器
产品类别：立式化工搅拌设备
产品型号：

本公司生产近30类，计140多种搅拌器，从**常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：


	材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

四叶推进式搅拌器

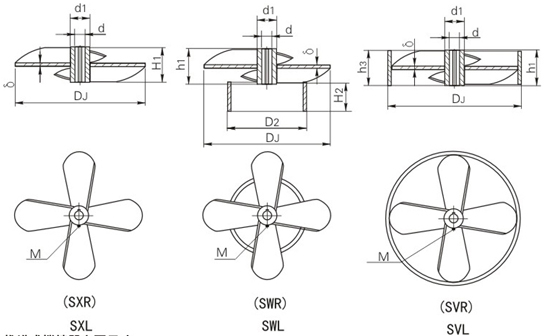

四叶左旋推进式－SXL、四叶右旋稳定环推进式－SWR、四叶右旋推进式－SXR、四叶左旋导流筒推进式－SVL、四叶左旋稳定环推进式－SWL、四叶右旋导流筒推进式－SVR

本类搅拌器的性能，作用基本与三叶推进相同，在相同的运作条件下可输入更大些的搅拌功率，在实际中也常得到应用。

推进式搅拌器主要尺寸

D_J	d	d₁	h₁	h₂	h₃	D₂	M	δ		重量(kg)
D_J	d	d₁	h₁	h₂	h₃	D₂	M	不锈钢	碳钢	不锈钢	碳钢
200	30	60	55	50	50	135	10	5	6	1.65	1.81
220	35	70	55	50	50	150	10	5	6	2.21	2.39
250	40	75	60	60	60	170	10	5	6	2.73	2.97
280	40	75	65	60	650	190	10	5	6	3.23	3.54
320	45	80	75	70	70	215	10	6	8	4.54	5.35
360	50	85	85	80	80	240	10	6	8	5.61	6.62
400	55	90	95	90	90	270	12	6	8	7.09	8.43
450	60	100	100	95	95	300	12	8	10	11.03	12.74
500	65	105	105	100	100	335	12	8	10	13.10	15.15
560	70	110	115	110	100	375	12	10	12	17.90	20.36
630	75	120	130	120	120	420	12	10	12	22.74	25.77
710	80	130	140	130	130	475	16	12	14	32.81	36.51
800	85	140	150	140	140	535	16	12	14	41.48	46.29
900	90	150	155	150	140	600	16	14	16	58.55	64.63
1000	95	155	155	150	140	670	16	14	16	70.41	78.01
1120	100	160	160	150	150	750	20	14	16	87.59	97.38
1250	110	180	160	150	150	840	20	16	18	126.97	139.73
1400	120	190	180	170	170	940	20	16	18	152.55	167.70
1600	130	200	200	190	190	1070	20	16	18	158.36	218.39
1800	140	210	210	200	200	1200	20	18	20	275.88	301.28
2000	150	220	220	210	210	1340	20	18	20	338.87	370.49

备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
