	产品名称：三叶开启涡轮式搅拌器产品类别：立式化工搅拌设备产品型号：

本公司生产近30类，计140多种搅拌器，从**常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：


	材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

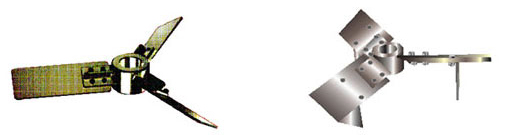

三叶开启涡轮式搅拌器

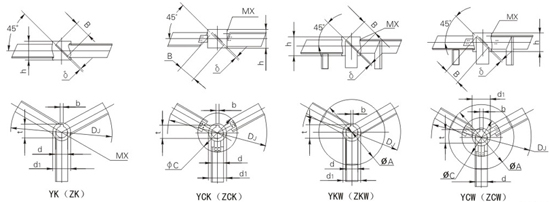

三斜叶整体开启涡轮式－YK、三斜窄叶整体可启涡轮式－ZK、三斜叶可拆开启涡轮式－YCK、三斜窄叶可拆开启涡轮式－ZKW、三斜叶整体稳定器开启涡轮式－YKW、三斜窄叶整体稳定器开启涡轮式－ZKW、三斜叶可拆稳定器开启涡轮式－YCW、三斜窄叶可拆稳定器开启涡轮式－ZCW

本系列搅拌器较之六叶、四叶开启涡轮式对应搅拌器，有相同规律，而且相对直径大，转速低的情况也可视作桨式搅拌器处理，所以应用也很广泛。稳定器可按要求制作成稳定环及稳定片两种，若采用稳定片，将原型号中末位的W改为U。常用条件μ＜50000cp，n＝10－300rpm，v＝1－10m/s，DJ/D＝0.2－0.8，宽形B/DJ＝0.2，窄形B/DJ＝0.125

三斜叶开启涡轮式搅拌器主要尺寸

DJ	d	d1	h	MX	b	t	φA	φC	δ(不锈钢/碳钢）	重量(kg)	不锈钢/碳钢
DJ	d	d1	h	MX	b	t	φA	φC	δ(不锈钢/碳钢）	B=0.2DJ	B=0.125DJ
200	25	50	50	M6	8	28.3	130	/	3/4	1.0/1.02	0.745/0.754
220	30	60	60	M6	8	33.3	150	/	3/4	1.5/1.47	1.209/1.204
250	35	70	70	M8	10	38.3	170	/	4/6	2.31/2.36	1.943/1.98
280	35	70	70	M8	10	38.3	190	/	4/6	2.44/2.54	1.948/2.088
320	40	75	75	M8	12	43.3	210	/	6/8	3.47/3.59	2.652/2.748
360	40	75	75	M8	12	43.3	240	/	6/8	3.8/4.01	2.859/3.012
400	45	80	80	M10	14	48.8	270	/	8/10	5.09/5.36	3.792/3.97
450	50	85	85	M10	14	53.8	300	/	8/10	6.12/6.5	4.523/4.769
500	55	90	90	M12	16	59.4	330	250	8/10	10.62/11.05	9.17/9.32
560	60	100	100	M12	18	64.4	370	260	10/12	14.55/15.07	12.18/12.37
630	65	105	105	M12	18	69.4	420	285	10/12	17.06/17.78	14/14.39
710	70	110	110	M12	20	74.9	470	290	10/12	20.33/21.35	16.61/17.09
800	75	120	120	M12	20	79.9	530	320	12/14	27.75/28.93	21.96/22.48
900	80	130	130	M12	22	85.4	600	330	12/14	32.82/36.35	27.41/28.1
1000	85	140	140	M12	22	90.4	670	340	12/14	44.20/45.57	34.51/35.31
1120	90	150	150	M12	25	95.4	750	350	14/16	58.48/60.60	44.92/45.9
1250	100	160	160	M16	28	106.4	830	380	14/16	70.77/73.56	53.73/55.02
1400	110	180	180	M16	28	116.4	930	400	14/16	92.65/96.06	71.02/72.54
1600	120	190	190	M16	32	127.4	1070	410	16/18	125.8/130.3	93.08/95.07
1800	130	200	200	M16	32	137.4	1200	420	16/18	154.2/160.2	111.2/115.2
2000	140	210	210	M16	36	148.4	1340	530	16/18	185.8/194.9	134.3/138.3
2240	150	220	220	M18	36	158.4	1490	440	18/20	252.6/261.7	178.3/183
2500	160	240	240	M18	40	169.4	1660	460	18/20	302.8/320.3	224.4/230.2

备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
