	产品名称：异形叶圆盘涡轮式搅拌器产品类别：立式化工搅拌设备产品型号：

本公司生产近30类，计140多种搅拌器，从**常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：


	材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

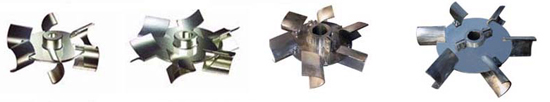

弄形叶圆盘涡轮式搅拌器

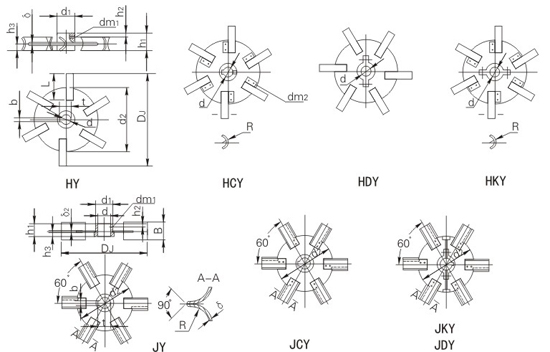

半圆弧圆盘涡轮式－HY、半圆弧可拆圆盘涡轮式－HCY、半圆弧对开圆盘涡轮式－HDY、半圆弧可拆对开圆盘涡轮式－HKY、箭叶圆盘涡轮式－JY、箭叶可拆圆盘涡轮式－JCY、箭叶对开圆盘涡轮式－JDY、箭叶可拆对开涡轮式－JKY

本搅拌器具有圆盘涡轮搅拌器的通性，它的叶片纵截面变成了圆弧形，强化了剪切作用，影响了上下的混合能力，弧叶有利于上下的混合，箭叶下面存一些气体，作用更有效。操作条件同通用圆盘涡轮式搅拌器。

圆盘涡轮式搅拌器主要尺寸

DJ	d	d1	d2	dm1	dm2	δ	δ1	B	h1	h2	h3	L	R	键槽		N/n≤	(kg)重量	碳钢/不锈钢
DJ	d	d1	d2	dm1	dm2	碳钢/不锈钢		B	h1	h2	h3	L	R	b	t	N/n≤	JY	HY
150	30	50	100	M6	-	4/3	4/3	30	30	8	10	38	15	8	33.3	0.008	1.042/0.861	0.875/0.735
200	30	50	130	M6	-	4/3	4/3	50	30	8	10	50	20	8	33.3	0.008	1.602/1.283	1.304/1.058
250	40	65	170	M8	-	4/3	4/3	60	35	8	10	62	25	12	43.3	0.011	2.666/2.154	2.204/1.805
300	40	65	200	M8	-	5/4	5/4	60	50	10	10	75	30	12	43.3	0.018	5.631/3.816	4.798/3.146
400	50	80	270	M10	-	6/4	6/4	80	60	14	10	100	40	14	53.8	0.031	9.468/6.835	7.692/5.644
500	65	95	330	M10	M12	8/5	8/5	100	70	14	40	125	50	18	69.4	0.089	18.54/12.44	14.84/10.11
600	65	95	400	M10	M12	8/6	8/6	120	90	24	40	150	60	18	69.4	0.11	26.538/20.699	21.21/16.68
700	80	120	470	M12	M12	10/6	8/6	140	100	30	40	175	70	22	85.4	0.40	45.741/29.603	36.68/24.13
800	90	135	530	M12	M12	10/8	10/8	160	110	30	40	200	80	25	95.4	0.42	61.396/51.158	49.58/41.64
900	100	150	600	M16	M12	12/10	12/10	180	120	35	40	225	90	28	106.4	0.58	88.125/79.181	74.15/64.12
1000	110	170	660	M16	M12	12/10	12/10	200	130	35	40	250	100	28	116.4	0.77	115.646/99.78	93.45/82.18
1120	110	180	750	M16	M12	14/12	12/10	225	150	40	50	280	110	32	127.4	-	171.133/151.072	169.0/149.7
1250	120	190	830	M16	M12	14/12	12/10	250	160	40	50	310	125	32	137.4	-	209.49/184.62	169.0/149.7
1400	130	200	930	M16	M16	16/14	14/12	280	170	45	50	350	140	36	148.4	-	271.39/260.57	233.4/209.5
1600	140	210	1070	M16	M16	16/14	14/12	320	180	45	60	400	160	36	158.4	-	376.123/335.667	300.4/269
1800	150	220	1200	M20	M16	18/16	16/14	360	200	50	60	450	180	40	169.4	-	532.74/8482.00	424.9/385.6
2000	160	240	1330	M20	M16	18/16	16/14	400	210	50	70	500	200	40	179.4	-	649.15/586.58	517/468.5
2240	170	250	1490	M22	M16	20/18	18/16	450	220	60	70	560	220	45	190.4	-	888.3/810.24	704.7/644.3
2500	180	260	1670	M22	M16	20/18	18/16	500	230	60	80	630	250	45	200.4	-	1099.5/1002	871.5/795.9

注：该系列搅拌器选型时，一般先决定叶片形状，然后考虑安装维护方便，确定结构型式，通常DJ≤500采用整体式，500≤DJ≤700采用桨叶可拆式，DJ≥800采用轮壳对开式。
