	产品名称：花板孔桨式搅拌器产品类别：立式化工搅拌设备产品型号：

本公司生产近30类，计140多种搅拌器，从**常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：


	材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

花板孔桨式搅拌器

花板孔整体桨式FJ　
花板孔可拆桨式FCJ

本类搅拌器桨叶形状特别，左右两桨叶一高一低，不以轴对称，在上下方向搅动范围大，桨叶上多圆孔，能在低转速，层流条件下产生较好的微观剪切效应，是一些行业的专用搅拌器，常用于纤维物料的操作，也可摆动操作，常用转速n=1-80rpm

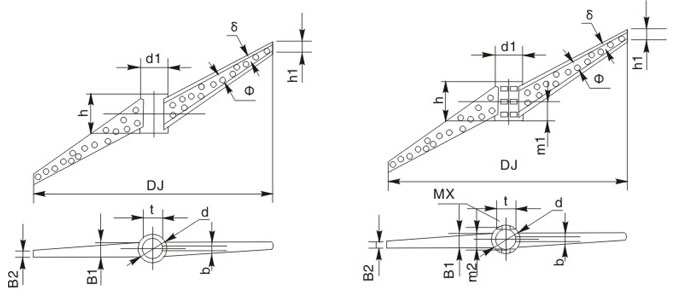

花板孔桨式搅拌器主要尺寸

DJ	d	d1	h	m1	m2	MX	B1	B2	h1	φ	键槽		δ		重量
DJ	d	d1	h	m1	m2	MX	B1	B2	h1	φ	b	t	不锈钢	碳钢	不锈钢	碳钢
250	30	60	55			6	42	4	16	5	8	33.3	1	1.5	1.06	1.12
280	35	70	60			6	50	4	18	6	10	38.3	1	1.5	1.56	1.64
320	40	75	70			6	54	4	20	7	12	43.3	1	1.5	1.98	2.09
360	45	80	75			8	56	6	22	7	14	48.8	1.5	2	2.48	2.60
400	50	85	80			8	60	6	24	8	14	53.8	1.5	2	2.85	3.00
450	55	90	90			8	64	6	26	9	16	59.4	1.5	2	3.44	3.62
500	60	100	95			10	70	6	28	9	18	64.4	1.5	2	4.51	4.73
560	65	105	105			10	75	8	30	10	15	69.4	2	3	5.64	6.21
630	70	110	120			10	78	8	32	10	20	74.9	2	3	6.81	7.49
710	75	120	130			10	86	8	34	11	20	79.9	2	3	8.87	9.71
800	80	135	140	45	111	12	92	8	36	12	22	85.4	2	3	12.5	13.5
900	85	140	160	50	116	12	96	8	38	13	22	90.4	2	3	14.9	16.1
1000	90	150	170	55	126	12	102	12	40	13	25	95.4	3	4	19.9	22.3
1120	100	160	190	60	136	12	112	12	43	14	28	106.4	3	4	24.3	26.1
1250	110	180	210	65	152	16	120	12	48	15	28	116.4	3	4	33.5	35.7
1400	120	190	235	75	162	16	130	12	54	16	32	127.4	3	4	40.3	43.0
1600	130	200	265	85	172	16	140	12	61	18	32	137.4	3	4	48.9	52.3
1800	140	210	300	95	182	16	148	15	69	21	36	148.4	3	4	59.0	63.1
2000	150	220	335	105	192	16	156	15	77	23	36	158.4	4	5	75.5	80.4
2240	160	240	375	120	206	20	166	15	86	26	40	169.4	4	5	101	107
2500	170	250	420	130	216	20	176	15	96	30	40	179.4	4	5	119	126
2800	180	260	470	150	226	20	186	15	107	32	45	190.4	4	5	144	154
3150	190	270	530	170	236	20	196	18	120	35	45	200.1	5	6	181	192
3550	200	280	600	190	246	20	206	18	136	40	45	210.4	5	6	217	230

注：该系列搅拌器选型时，一般先决定叶片形状，然后考虑安装维护方便，确定结构型式，通常DJ≤500采用整体式，500≤DJ≤700采用桨叶可拆式，DJ≥800采用轮壳对开式。
