产品名称：六斜叶开启涡轮式搅拌器
产品类别：立式化工搅拌设备
产品型号：

本公司生产近30类，计140多种搅拌器，从**常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：


	材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

六斜叶整体开启涡轮式XK、六斜叶可拆开启涡轮式XKK、六斜叶稳定环开启涡轮式XKW、六斜窄叶整体开启涡轮式XZK、六斜窄叶可拆开启涡轮式XKZ、六斜窄叶稳定开启涡轮式XZW

本类搅拌器与直叶开启涡轮式比较，除有径向流外有轴向分流，剪切性能介于直叶和弯叶之间，所以它具有较优的综合性能、分散、固体、悬浮、固体溶解都较适合，其它过程也能应用，运作条件同六直叶开启涡轮。

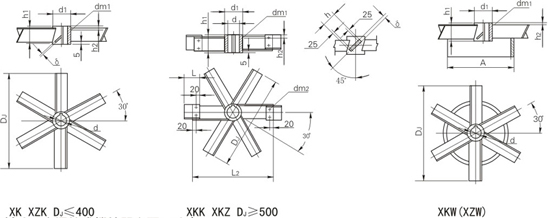

斜叶开启涡轮式搅拌器主要尺寸表

DJ	d	d1	h2	A	L	L2	dm1/dm2	宽形			窄形			δ	宽形重量	窄形重量
								h	h1	N/n≤	h	h1	N/n≤	碳钢/不锈钢
150	30	55	12	100	-	-	M12/-	30	55	0.008	20	50	0.0035	6/5	1.1/1.05	0.924/0.914
	35	60													1.1/1.05	0.1/0.994
200	30	55	12	140	-	-	M12/-	40	60	0.008	25	55	0.0045	6/5	1.55/1.42	1.233/1.186
	40	60													1.57/1.44	1.19/1.142
250	35	55	12	170	-	-	M12/-	50	70	0.011	30	55	0.008	6/5	2.67/2.44	1.438/1.338
	40	70													2.68/2.47	1.946/1.868
300	40	70	12	200	-	-	M12/-	60	76	0.018	40	70	0.015	8/5	4.23/3.22	3.12/2.562
	45	75													4.26/3.29	3.25/2.689
	50	80													4.33/3.37	3.379/2.834
400	45	80	12	270	-	-	M12/-	80	90	0.031	50	80	0.025	8/6	7.3/6.1	5.125/4.506
	50	85													7.37/6.18	5.297/4.686
	55	90													7.54/6.37	5.469/4.867
500	60	95	16	340	100	380	M16/-M12	100	106	0.089	65	95	0.06	10/8	13.96/11.92	9.301/8.267
	65	100													14.1/12.06	9.505/8.481
	70	105													14.17/12.17	9.710/8.696
600	65	105	16	400	130	420	M16/-M12	120	120	0.11	75	100	0.08	12/10	23.35/20.34	14.578/13.111
	70	110													23.42/20.44	14.825/13.371
	80	120													23.66/20.74	15.318/13.888
700	70	115	16	470	180	420	M16/-M12	140	140	0.15	90	110	0.1	12/10	31.75/27.7	20.271/18.193
	80	120													32.33/28.3	20.881/18.834
	90	135													32.36/28.47	21.492/19.475
800	75	120	18	540	200	480	M16/-M12	160	160	0.23	100	120	0.18	14/12	42.97/39.93	27.91/26.08
	85	140													46.53/43.66	30.58/28.87
	95	160													49.74/47.00	32.96/31.38
900	80	130	18	600	250	480	M16/-M12	180	180	0.26	115	130	0.21	14/12	55.69/51.25	35.96/33.62
	90	150													60.02/55.58	39.08/36.9
	100	160													61.20/56.76	39.94/37.8
1000	90	150	18	670	300	480	M16/-M12	200	200	0.29	125	150	0.23	14/12	72.48/67.96	42.52/44.16
	100	160													73.79/69.34	48.5/45.86
	110	180													79.75/75.6	52.97/50.55
1120	100	160	20	750	360	480	M18/M16	225	225	0.43	140	160	0.34	16/14	99.93/94.65	64.34/61.08
	110	180													106.6/101.7	69.11/66.09
	120	190													108.6/103.7	70.49/67.54
1250	110	180	20	840	430	480	M18/M16	250	250	0.47	160	180	0.38	16/14	130.2/123.8	84.33/80.54
	120	190													132.3/126.1	85.88/82.17
	130	200													134.5/128.3	87.44/83.8
1400	120	190	20	940	500	480	M18/M16	280	280	0.53	175	196	0.42	16/14	163/154.8	103.9/98.87
	130	200													165.5/157.3	105.5/100.5
	140	210													167.9/159.9	107.2/102.3
1600	130	200	25	1070	300	480	M18/M16	320	320	0.77	200	200	0.62	18/16	232.8/222.6	145.5/137.7
	140	210													235.5/225.5	147.2/140.9
	150	220													238.3/228.4	148.9/142.7
1800	140	210	25	1200	720	480	M18/M16	360	360	0.86	225	210	0.69	18/16	294/283.8	181.5/171.5
	150	220													297.1/287	183.3/175
	160	240													310.7/301.3	191.2/183.3
2000	150	220	25	1340	820	480	M20/M18	400	400	0.96	250	240	0.77	18/16	363.8/344.4	224.9/214.4
	160	240													378.8/360.2	233.9/223.9
	170	250													382.7/364.3	236.3/226.4
2240	160	240	30	1500	940	480	M20/M18	450	450	1.32	280	260	1.1	20/18	508.7/489.9	313.7/301.8
	170	250													513.1/494.6	316.3/304.5
	180	260													517.5/499.3	318.9/307.2
2500	170	250	30	1670	1070	480	M20/M18	500	500	1.47	315	280	1.18	20/18	631.1/607.2	387.7/372.2
	180	260													636/612.4	390.5/375.4
	190	270													641/617.6	393.2/378.3

备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
