产品名称：平直叶桨式搅拌器
产品类别：立式化工搅拌设备
产品型号：

本公司生产近30类，计140多种搅拌器，从**常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：


	材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

平直叶桨式搅拌器
平直叶整体桨式PJ、平直叶拆桨式PCJ

此类型为**基本的一种桨型，低速时为水平环流型，层流区操作：高速时为径流型。有挡板时，功率准数值Np明显升，为上下循环流，湍流加强，适用于低粘度液的混合、分散、固体悬浮、传热、液相反应等过程。μ＜2000cp，n=1－100rpm，V＝1－50m/s。常用规格DJ/D＝0.35－0.8，h/DJ＝0.10－0.25。当DJ/D＝0.9以上时可设置多层桨叶，适用于高粘度液搅拌：降低桨叶离底部高度可作刮板用，防止重组份沉附底部。有用于悬浮、结晶与萃取等过程。

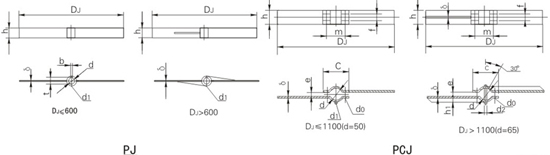

平直叶桨式搅拌器主要尺寸

DJ	d	d0	d1	d2	δ	h	h1	b	t	C	m	f	e	N/n不大于	重量(kg)
350	30	2-M12	M12	-	10	40	-	8	33.3	120	85	-	3	0.01	1.77
400	30	2-M12	M12	-	10	40	-	8	33.3	120	85	-	3	0.01	1.93
500	40	2-M12	M12	-	12	50	-	12	43.3	140	100	-	3	0.02	3.38
550	40	2-M12	M12	-	12	50	-	12	43.3	140	100	-	3	0.02	3.62
600	40	2-M12	M12	-	12	60	-	12	43.3	140	100	-	3	0.025	4.59
700	50	4-M12	M12	-	16	90	-	14	53.8	140	110	45	5	0.06	10.42
850	50	4-M12	M12	-	16	90	-	14	53.8	140	110	45	5	0.075	12.11
950	50	4-M16	M16	-	16	90	-	14	53.8	150	110	45	5	0.075	13.57
1100	50	4-M16	M16	-	16	120	-	14	53.8	150	110	70	5	0.075	20.95
1100	65	4-M16	M16	16	14	120	50	18	69.4	170	130	70	7	0.2	24.25
1250	65	4-M16	M16	16	14	120	50	18	69.4	170	130	70	7	0.2	27.07
1250	80	4-M16	M16	16	14	150	60	22	85.4	190	150	90	7	0.35	34.04
1400	65	4-M16	M16	16	14	150	50	18	69.4	170	130	90	7	0.25	35.29
1400	80	4-M16	M16	16	16	150	60	22	85.4	200	160	90	7	0.35	43.10
1500	65	4-M16	M16	16	14	150	50	18	69.4	170	130	90	7	0.25	37.63
1500	80	4-M16	M16	16	16	150	60	22	85.4	200	160	90	7	0.35	45.52
1700	80	4-M16	M16	16	16	180	65	22	85.4	200	160	110	7	0.4	59.20
1700	95	4-M22	M22	22	18	180	80	25	100.4	220	170	110	7	0.75	75.20
1800	95	4-M22	M22	22	16	180	80	25	100.4	220	170	110	7	0.54	67.30
1800	110	4-M22	M22	22	20	180	80	28	116.4	250	200	110	9	1.0	85.37
2000	95	4-M22	M22	22	14	200	80	25	100.4	220	170	130	7	0.64	70.66
2000	110	4-M22	M22	22	16	200	80	28	116.4	250	200	130	9	0.8	80.49
2100	95	4-M22	M22	22	14	200	80	25	100.4	220	170	130	7	0.6	72.70
2100	110	4-M22	M22	22	18	200	80	28	116.4	250	200	130	9	1.0	86.90
2240	110	4-M22	M24	22	16	220	80	28	116.4	250	200	140	7	1.0	98.53
2240	130	4-M22	M24	22	18	220	80	32	137.4	270	220	140	9	1.6	112.1
2500	120	6-M22	M24	24	16	250	90	32	127.4	280	230	150	8	1.3	124.7
2500	140	6-M24	M24	24	18	250	90	36	148.4	290	250	150	10	2.0	141.0
2800	150	6-M22	M24	24	18	280	100	32	137.4	270	220	160	8	1.6	172.1
2800	150	6-M22	M30	24	20	280	100	36	158.4	300	260	160	10	2.5	193.9
3150	140	6-M22	M30	24	18	315	110	36	148.4	290	250	170	8	2.0	215.3
3150	160	6-M22	M30	28	20	315	110	40	169.4	310	270	170	10	3.0	241.2
3550	150	6-M22	M30	28	20	355	120	36	150.4	300	260	180	8	2.5	298.3
3550	170	6-M22	M30	28	22	355	120	40	179.4	320	280	180	10	3.6	330.6

备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
