产品名称:折叶桨式搅拌器
产品类别:立式化工搅拌设备
产品型号

查看产品图纸尺寸


   本公司生产近30类,计140多种搅拌器,从**常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法:


材料代号
搅拌器轴孔径
搅拌器的外径,
搅拌器型式代号

折叶桨式搅拌器

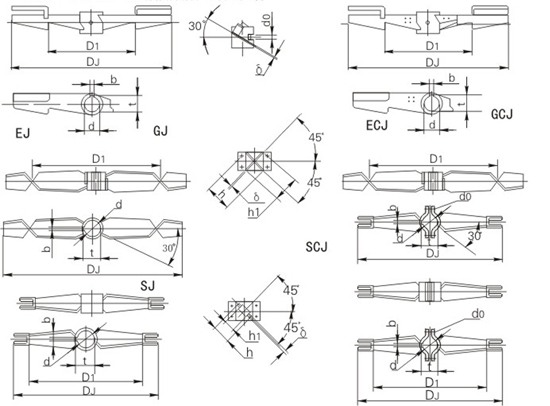

E型折叶桨式EJ、E型折叶可拆桨式ECJ、G型折叶桨式GJ、G型折叶可拆桨式GCJ、S型双折叶桨式SJ、S型双折叶可拆桨式SCJ、C型双折叶桨式CJ、C型双折叶可拆桨式CCJ


   本类搅拌器是斜叶桨式衍生形式,都是强化了叶末端的液流状态,湍流加强,剪切作用明显提高、对两相物性相差大的混合、分散、悬浮、传热都有增效作用,但由于桨型复杂,制造成本高,局限了一部。

折叶桨式搅拌器主要尺寸

DJ d D1 h h1 螺栓 b t N/不大于 δ 重量 不锈钢/碳钢
不锈钢/碳钢 SCJ CJ GJ GCJ
350 30 250 35 30 M12 8 33.3 0.006 6/8 1.496 1.51 2.49 3.306
35 10 38.3 1.655 1.67 2.88 3.66
400 35 280 40 10 38.3 0.01 8/10 2.17 2.16 3.65 4.773
40 12 43.3 2.38 2.40 3.92 4.978
450 40 310 45 38 12 43.3 0.015 10/10 3.192 3.23 4.89 6.086
45 14 48.8 3.04 3.08 4.75 5.891
500 40 350 50 40 M12

12

43.2 0.015 10/10 4.06 4.12 5.45 6.649
45 14 48.8 3.87 3.92 5.31 6.451
550 40 380 55 12 43.3 4.36 4.78 6.07 7.271
45 14 48.8 4.16 4.55 5.93 7.069
600 45 400 60 45 14 18.8 0.026 10/12 5.52 5.64 6.85 10.47
55 16 59.3 5.99 6.13 8.19 10.37
700 50 480 70 50 14 53.8 0.04 12/14 6.99 7.79 11.48 13.96
60 18 64.4 7.64 8.48 12.38 14.76
850 55 560 85 65 16 59.3 0.053 12/14 11.55 11.69 15.88 19.14
70 20 74.9 12.51 12.71 17.26 20.38
950 55 650 95 16 59.3 13.72 13.93 18.44 21.70
70 20 74.9 14.98 15.23 20.23 23.35
1100 60 750 110 80 M16 18 64.4 0.07 12/14 19.86 20.15 24.59 28.09
75 20 79.9 21.56 21.91 26.99 30.33
1200 70 840 120 90 20 74.9 0.1 14/16 16.68 27.62 33.38 37.10
80 22 85.4 28.61 29.60 36.17 39.73
1400 75 1000 140 100 20 79.9 0.12 14/16 34.22 34.76 42.01 45.23
80 22 85.4 36.89 37.51 45.96 49.52
1500 80 1080 150 105 M20 22 85.4 0.23 14/16 42.17 42.81 48.89 53.67
85 22 90.4 45.23 45.96 53.78 58.34
1700 85 1220 170 130 22 90.4 0.27 14/16 53.69 54.54 62.58 67.72
90 25 95.4 57.64 58.61 68.57 73.47
1800 90 1300 180 130 25 95.4 0.38 16/18 64.53 65.56 78.60 84.20
100 28 106.4 69.16 70.33 85.02 90.38
2000 95 1500 200 140 25 99.4 0.38 16/18 80.83 82.15 93.01 98.61
100 28 106.4 86.61 88.09 101.1 106.49
2100 95 1500 210 150 25 99.4 0.5 16/18 90.29 91.98 104.2 110.53
110 28 116.44 96.65 98.52 113.3 119.28
2300 100 1650 230 170 M24 28 106.4 0.65 18/20 114.10 115.66 136.5 143.5
120 32 127.4 121.283 123.5 147.1 153.8
2500 110 1800 250 180 28 116.1 0.83 18/20 134.88 136.7 160.0 167.4
130 32 137.4 143.39 146.0 172.6 179.6

备注:搅拌器内孔可根据用户要求制作,轮毂高度一般与内孔相一致。
