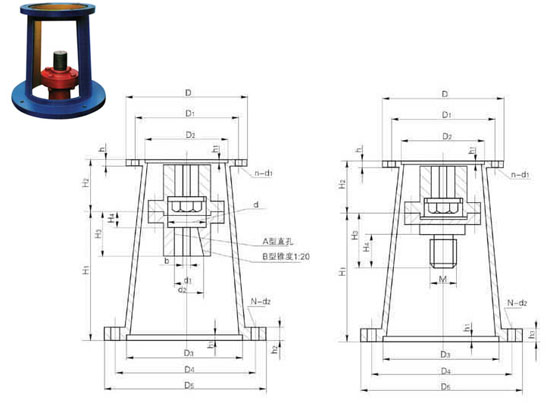

JAⅠ<69标>无支点机架主要参数及尺寸
| 机架型号 |
减速机型号 |
输入端接口 |
输出端接口 |
H1 |
H2 |
H3 |
H4 |
d |
A型直孔 |
B型维孔
Ⅰ220 |
| D |
D1 |
D2 |
h |
h1 |
n-d1 |
D3 |
D4 |
D5 |
h |
n-d2 |
d1 |
b |
d2 |
b |
| JAⅠ0 |
B0 |
190 |
160 |
140 |
16 |
5 |
4-12 |
165 |
210 |
250 |
16 |
6-12 |
205 |
55 |
55 |
18 |
45 |
30 |
8 |
|
|
| JAⅠ1 |
B1 |
230 |
200 |
170 |
16 |
5 |
6-12 |
215 |
260 |
290 |
16 |
8-12 |
226 |
84 |
75 |
25 |
50 |
35 |
10 |
35 |
10 |
| JAⅠ2 |
B2 |
260 |
230 |
200 |
20 |
6 |
6-12 |
290 |
350 |
380 |
20 |
8-14 |
250 |
96 |
90 |
30 |
70 |
45 |
14 |
50 |
14 |
| JAⅠ3 |
B3 |
340 |
310 |
270 |
22 |
6 |
6-13.5 |
360 |
440 |
480 |
22 |
8-18 |
300 |
112 |
110 |
30 |
80 |
55 |
16 |
60 |
18 |
| JAⅠ4 |
B4 |
400 |
360 |
320 |
22 |
7 |
8-15 |
440 |
530 |
580 |
25 |
8-22 |
384 |
141 |
130 |
40 |
90 |
70 |
20 |
70 |
20 |
| JAⅠ5 |
B5 |
490 |
450 |
400 |
25 |
7 |
12-18 |
450 |
550 |
600 |
28 |
8-22 |
390 |
160 |
150 |
40 |
115 |
90 |
25 |
85 |
25 |
本机架适用于摆线针轮减速机的联接，配刚性联轴器，上联轴器装JA型直孔，下联轴器装A型直孔或B型锥孔，锥度为1：20的联轴器。该机架无支承适用于反应器传来的轴向力不大时使用。
JAⅡ<69标>无支点机架，配螺纹联轴器主要参数及尺寸
| 机架型号 |
减速机型号 |
输入端接口 |
输出端接口 |
H1 |
H2 |
H3 |
H4 |
M |
反应罐容积（升） |
| D |
D1 |
D2 |
h1 |
h |
N-d1 |
D3 |
D4 |
D5 |
h3 |
N-d2 |
| JAⅡ1 |
B1 |
230 |
200 |
170 |
5 |
16 |
6-12 |
215 |
260 |
290 |
16 |
8-12 |
226 |
84 |
93 |
50 |
M33×2 |
50-100 |
| 120 |
60 |
M42×3 |
200 |
| JAⅡ2 |
B2 |
260 |
230 |
200 |
6 |
20 |
6-12 |
230 |
300 |
345 |
20 |
3-18 |
254 |
96 |
120 |
60 |
M42×3 |
200-300 |
| 120 |
60 |
M48×3 |
500 |
| JAⅡ3 |
B3 |
340 |
310 |
270 |
6 |
22 |
6-13.5 |
320 |
400 |
460 |
22 |
4-20 |
328 |
112 |
120 |
80 |
M60×4 |
1000 |
| 120 |
80 |
M68×4 |
1500 |
| 120 |
80 |
M78×4 |
2000 |
| JAⅡ4 |
B4 |
400 |
360 |
320
(316) |
7 |
22 |
8-15 |
440 |
530 |
580 |
25 |
8-22 |
384 |
141 |
130 |
80 |
M78×4 |
3000 |
| JAⅡ5 |
B5 |
490 |
450 |
400 |
7 |
25 |
12-18 |
450 |
550 |
600 |
28 |
8-22 |
390 |
160 |
130 |
80 |
M78×4 |
5000 |
|
|
|
