产品名称：菱臂弧叶桨式搅拌器
产品类别：立式化工搅拌设备
产品型号：

本公司生产近30类，计140多种搅拌器，从**常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：


	材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

菱臂弧叶桨式搅拌器
菱臂弧叶整体桨式BJ、菱臂弧叶可拆桨式BCJ

本类搅拌器桨叶形状特别，是一些行业的专用搅拌器，在要求循环流量不大，剪切力又小的情况下，在内部产生震荡。湍动的效果，适合漂洗。浸染类的操作，多为低速范围在层流下操作，μ＜1000cp，n＝1－8rpm，v＝0.5－4m/s。

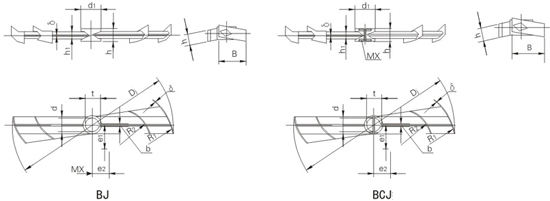

菱臂弧叶桨式搅拌器主要尺寸

DJ	d	d1	h	B	h1	e1	e2	R1	R2	MX	键槽		δ		重量
DJ	d	d1	h	B	h1	e1	e2	R1	R2	MX	b	t	不锈钢	碳钢	不锈钢	碳钢
320	30	60	35	64	21	35	50	111	71	8	8	33.3	1.5	2	1.01	1.15
360	35	70	40	72	23	40	55	126	82	8	10	38.3	1.5	2	1.43	1.60
400	40	75	45	80	25	45	60	141	92	10	12	43.3	1.5	2	1.76	1.96
450	45	80	50	90	30	50	70	156	101	10	14	48.8	1.5	2	2.20	2.47
500	50	85	55	100	30	55	80	172	110	10	14	53.8	1.5	2	2.57	2.89
560	55	90	60	112	35	60	90	191	122	12	16	59.4	1.5	2	3.13	3.54
630	60	100	65	126	40	70	100	217	139	12	18	64.4	2	3	4.72	5.77
710	65	105	70	142	45	80	110	247	160	12	18	69.4	2	3	5.66	7.00
800	70	110	75	160	50	90	125	278	179	12	20	74.9	2	3	6.75	8.43
900	75	120	80	180	60	100	140	313	193	12	20	79.9	2	3	8.86	11.09
1000	80	135	90	200	65	110	155	349	226	12	22	85.4	2	3	12.1	14.8
1120	85	140	100	225	75	120	170	404	266	12	22	90.4	2	3	14.7	18.2
1250	90	150	110	250	85	135	195	434	281	12	25	95.4	3	4	23.1	27.4
1400	100	160	120	280	95	155	220	485	314	12	28	106.4	3	4	28.2	33.7
1600	110	180	130	320	110	175	250	556	360	16	28	116.4	3	4	28.6	41.5
1800	120	190	140	350	120	200	280	627	407	16	32	127.4	3	4	46.0	54.9
2000	130	200	150	380	130	220	310	698	453	16	32	137.4	3	4	54.4	65.1
2240	140	220	160	415	135	245	350	781	506	20	36	148.4	4	5	77.1	89.7
2500	150	230	175	450	140	270	390	873	567	20	36	158.4	4	5	94.4	109
2800	160	240	190	490	145	305	435	981	641	20	40	169.4	4	5	111	128
3150	170	250	200	515	151	350	500	1118	718	20	40	179.4	4	5	129	160

备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
